Abhörbetriebsarten
Das Abhörmodul arbeitet im Surroundbetrieb, wenn MONO noch STEREO gewählt wird. Diese Betriebsart bleibt natürlich auch dann erhalten, wenn im Surround-Mastermodul die Betriebsart MODE-STEREO für das gesamte Pult gewählt wurde. In diesem Fall sind allerdings bereits im Mastermodul alle Kanäle außer 'Front-Links' und 'Front-Rechts' stumm geschaltet, sodass trotz des Surround-Modus im Abhörzug Stereobetrieb aktiv ist.
Wird eine der beiden alternativen Abhöranlagen ALT oder MINI angewählt, wird der Abhörzug automatisch auf Stereo umgeschaltet. Abgehört wird dann der Ausgang der Downmix-Matrix im Abhörmodul. Abhören in Mono ist auch in dieser Betriebsart möglich.
Die Taste L<>R arbeitet unabhängig von der gewählten Betriebsart und vertauscht die beiden Frontkanäle. Auch die Phasentaste Ø-R ist von der gewählten Betriebsart unabhängig und dreht die Phase im rechten Frontkanal.
Ob Mono auf beide Frontlautsprecher oder auf den Center-Lautsprecher aufgeschaltet wird, kann über Jumper gewählt werden. Wenn die Alternativ-Abhöranlagen ALT oder MINI gewählt werden, wird Mono immer auf den linken und rechten Lautsprecher aufgeschaltet.
- zum Inhaltsverzeichnis
PFL
Der PFL-Summenverstärker und die Aufschaltung von PFL auf die Abhörlautsprecher und auf den weiter unten beschriebenen Kopfhörerverstärker sind im Surround-Abhörmodul eingebaut. Das PFL-System des SRC51 arbeitet addierend in Stereo. Alle Kanäle bei denen PFL gedrückt wurde, werden auf der PFL-Summe zusammengemischt. Der Ausgang des PFL-Summenverstärkers ist unabhängig von der Aufschaltung im Abhörmodul als symmetrisches Line-Signal auf dem Anschlussfeld verfügbar. Mit diesem Ausgang können externe PFL-Lautsprecher angesteuert werden. Durch die Leuchtdrucktaste PFL (OFF) wird der Status der PFL-Logik gemeldet. Bei gedrückter Taste ist die gesamte PFL-Schaltung blockiert. So läßt sich zwischen einem Set aus mehreren auf PFL geschalteten Kanälen und der Originalmischung hin und her schalten, ohne jedesmal alle PFL-Tasten selbst betätigen zu müssen.
- zum Inhaltsverzeichnis
PFL-Aufschaltung
Im Abhörmodul kann die automatische Aufschaltung von PFL durch die Taste PFL-OFF blockiert werden. Diese Taste blockiert nur die Aufschaltung. Der PFL-Ausgang und die Aufschaltung von PFL auf den Kopfhörerverstärker sind hiervon nicht betroffen. Der Pegel des PFL-Signals durch das Poti PFL geregelt werden. Da das vor-Regler Signal fast immer lauter ist als das Summensignal, kann man durch eine angepaßte Einstellung einen Pegelsprung bei der Umschaltung auf PFL verhindern. Die Aufschaltung erfolgt in Stereo auf die Kanäle Front-Links und Front-Rechts. Alle anderen Kanäle werden stumm geschaltet. Die Aufschaltung wird durch eine LED gemeldet.
Wird die Taste PFL TO CENTER gedrückt, wird das PFL-Signal zunächst über eine Mono-Matrix geführt und dann nur auf den Center-Kanal aufgeschaltet. In dieser Betriebsart werden natürlich die übrigen fünf Kanäle stumm geschaltet.
- zum Inhaltsverzeichnis
Abhörregler, Dim, Cut

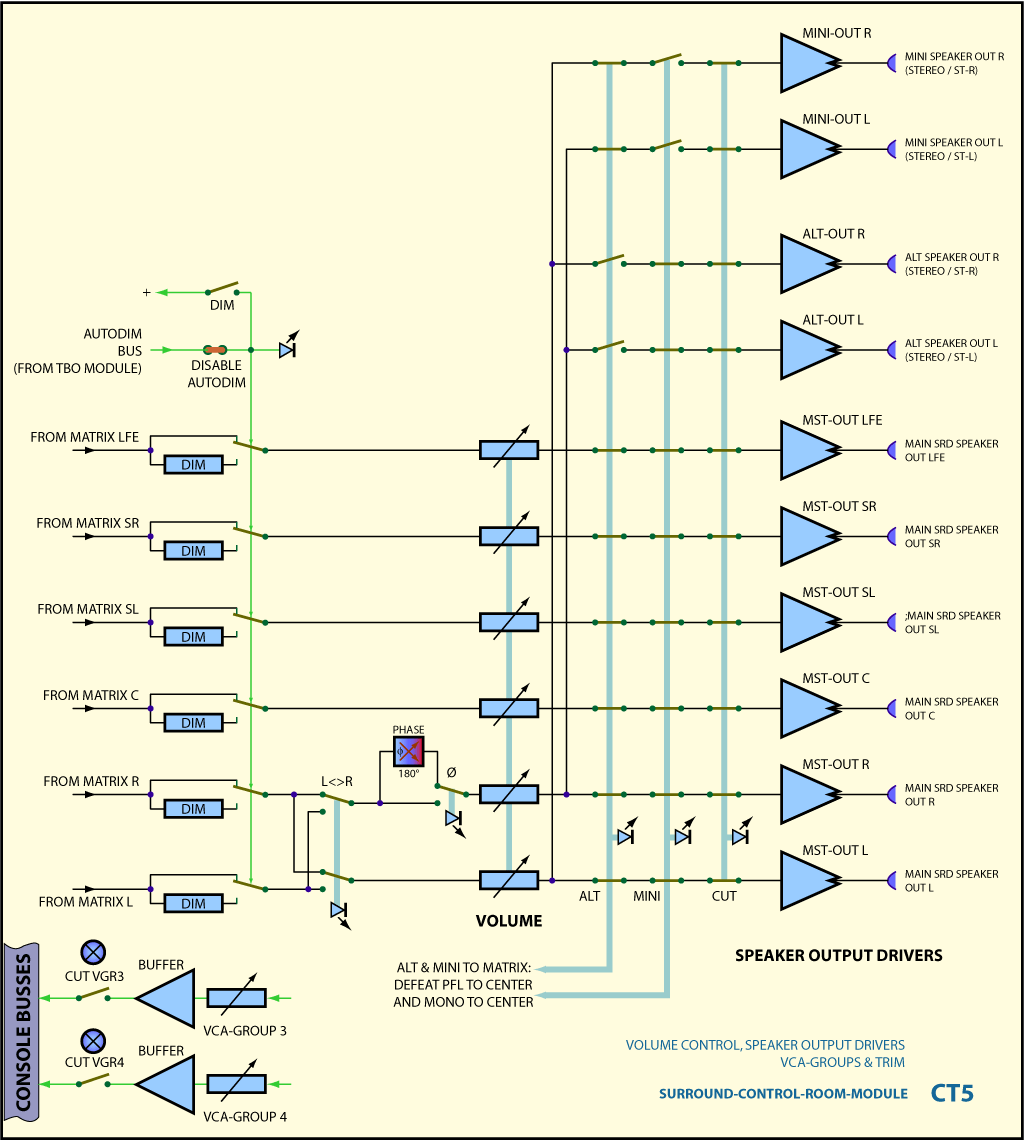

Als Abhörregler dient ein Drehpotentiometer, das alle sechs Surroundkanäle synchron regelt. Die Taste CUT schaltet die gesamte Abhöranlage stumm. Die Dim-Funktion bewirkt eine Dämpfung des Abhörweges von 12 dB. In der Standardkonfiguration wird Dim durch die gleichbenannte Taste und durch Betätigung einer beliebigen Kommandotaste ausgelöst. Sowohl der Betrag der Dämpfung wie auch die Verkopplung mit Kommando und anderen Funktionen kann den Wünschen des Kunden angepasst werden.
- zum Inhaltsverzeichnis
alternative Abhöranlagen
Neben der Surround-Abhöranlage können zwei alternative Abhöranlagen angewählt. Die beiden Systeme ALT und MINI werden durch die gleich benannten Tasten angewählt. Wenn beide Tasten gleichzeitig gedrückt werden, ist die Mini Anlage aktiv. Diese Abhörausgänge sind in Stereo ausgeführt. Bei Anwahl dieser Anlagen wird der Abhörzug automatisch auf Stereobetrieb umgeschaltet. Abgehört wird dann der Ausgang der Downmix-Matrix. Die Mono-Schaltung ist nach wie vor aktiv, ebenfalls, wie bereits weiter oben erwähnt, der Seitentausch und der Phasentausch. Alle Abhörausgänge sind symmetrisch ausgeführt und liegen auf zwei Steckverbindern auf dem Anschlussfeld auf.
Hier ist die Anschlussbelegung der Surround-Abhöranlage
und hier die Anschlussbelegung der Stereo-Abhöranlagen.
- zum Inhaltsverzeichnis
Abhör-Cut/Solo
Das Cut/Solo System des Abhörzuges ermöglicht es die einzelnen Surround-Kanäle stumm zu schalten oder einzeln abzuhören. Wird die Taste SOLO nicht gedrückt, arbeiten die sechs Drucktasten als Cut-Tasten für die sechs Surroundkanäle. Die Zuordnung der Kanäle zu den Ausgängen bleibt erhalten. Drückt man SOLO, so arbeiten die sechs Tasten als Solo-Tasten für den jeweiligen Kanal. Mehrere Tasten können gleichzeitig betätigt werden. Mit dieser Funktion kann man schnell und einfach einzelne Kanäle oder Gruppen von Kanälen überprüfen. Drückt man zusätzlich SOLO CENTER werden die Kanäle, bei denen Solo aktiv ist auf den Center-Kanal gemischt. Alle anderen Kanäle sind dann stumm geschaltet. Die Stummschaltung erfolgen vor der Downmix-Matrix, sodass auch das Stereo- und das Mono-Signal entsprechend den ein- oder ausgeschalteten Kanälen verändert wird.
- zum Inhaltsverzeichnis
Kopfhörerverstärker

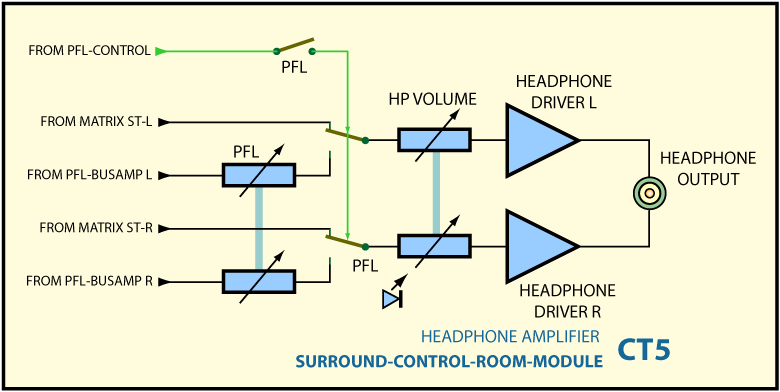

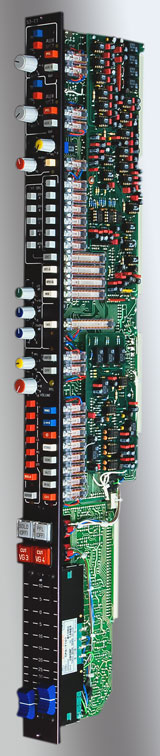

Der im Surround-Abhörmodul CT5 integrierte Kopfhörerverstärker arbeitet parallel zu den Lautsprechersystemen. Ein Kopfhörer beliebiger Impedanz kann an der TRS-Buchse in der Frontplatte angeschlossen werden. Die Lautstärkeregelung erfolgt mit einem getrennten Regler. Der Kopfhörerverstärker wird immer vom Ausgang der Stereo-Downmix-Matrix angesteuert. PFL kann unabhängig von der PFL-Aufschaltung auf die Lautsprecher durch die Taste PFL ON angewählt werden. Ein weiteres Poti dient zur getrennten Einstellung der PFL-Lautstärke.
- zum Inhaltsverzeichnis
|
