Module für das Surroundmischpult SRC51

CT5
Surround Monitormodul

Das Surround Monitor Modul CT5 enthält zusätzlich zum Abhörteil die Status-Schaltungen für PFL und Solo, Summenverstärker für die Sendewege Aux 3 und Aux 4 sowie die VCA-Gruppen Master für die Gruppen 3 und 4.


PFL und SOLO
Das Surround-Abhörmodul enthält die Anzeige und Steuerung des PFL-Systems und der Solo-Logik des SRC51. Die Leuchtdrucktaste PFL meldet den Status der PFL-Schaltung. Wird eine PFL-Taste im Pult gedrückt, leuchtet die LED in der Leuchtdrucktaste. Wird diese Taste gedrückt, wird das gesamte PFL-System blockiert.

Die Solo-Logik des SRC Surroundmischpultes arbeitet unabhängig von PFL als 'Solo in Place'. Alle Kanäle, bei denen die Solo-Tasten nicht gedrückt sind, werden stummgeschaltet, wenn an mindestens einem Kanal Solo gedrückt wird. Kanäle, bei denen die SAFE Taste gedrückt ist, sind von der Solo-Schiene getrennt, werden nicht stumm geschaltet und können auch andere Kanäle nicht stumm schalten.

Der Status der Solo-Logik wird durch die Leuchtdrucktaste SOLO gemeldet. Wird diese Taste gedrückt, ist die Solo-Logik im gesamten Pult blockiert. Damit wird es möglich zwischen der normalen Mischung und einem Solo-Set von beliebig vielen Kanälen hin und her zu schalten, ohne jedesmal alle Solo-Tasten in den Kanälen betätigen zu müssen.
 - zum Inhaltsverzeichnis

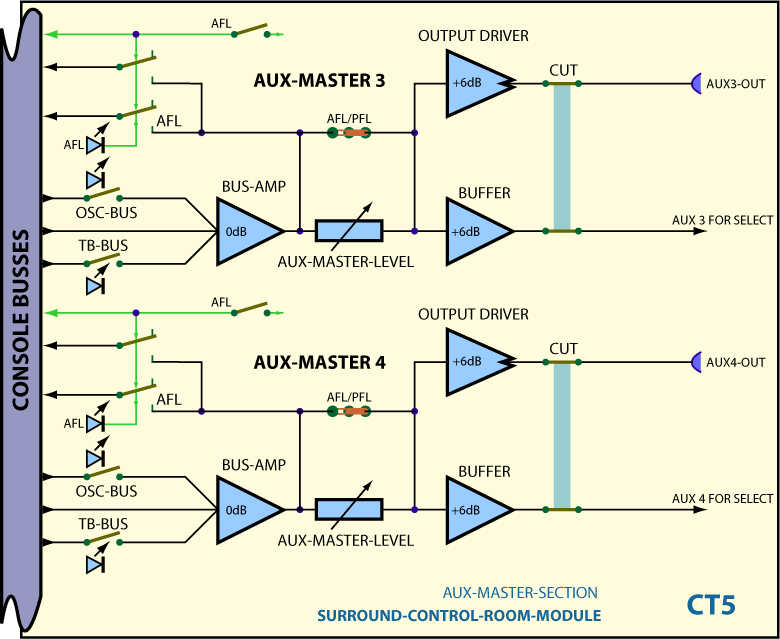

Aux-Summenverstärker
Im Abhörmodul sind die Summenverstärker für die Abzweigsummen AUX 3 und AUX 4 untergebracht. Die identisch ausgeführten Summenverstärker AUX 1 und AUX 2 sowie der stereofone Summenverstärker für den CUE Sendewege befinden sich im Surround-Mastermodul MS5.

Die Aux-Summenverstärker sind mit Drehreglern zur Regelung des Summenpegels bestückt. Die maximale Verstärkung bei Rechtsanschlag beträgt 6 dB. Durch die Taste OSC kann das Oszillator-Signal in die Abzweigsummen eingemischt werden. Die Freigabe dieser Funktion erfolgt durch die Taste AUX im Kommandomodul. Die Einmischung erfolgt mit dem im Kommandomodul gewählten Pegel.

Durch die Taste TB kann Kommando in den jeweiligen Sendeweg eingemischt werden. Die TB-Tasten schalten den Aux-Weg frei; die Aufschaltung erfolgt wenn die Kommandotaste TB-AUX gedrückt oder ferngesteuert wird. Die Oszillator- und Kommandofunktionen setzen voraus, dass das optionale Kommandomodul TBO installiert ist.

Die PFL-Taste kann wahlweise auch AFL betrieben werden. Das Signal vor oder hinter dem Summenregler wird beim Drücken dieser Taste in die PFL-Summen eingemischt und kann, bei entsprechend gewählter Aufschaltung im Abhörmodul abgehört und/oder gemessern werden. Die CUT-Tasten schalten die Ausgänge der Summenverstärker stumm.
 - zum Inhaltsverzeichnis

VCA-Gruppen
Das Surround-Mischpult SRC51 ist mit 4 VCA-Gruppen ausgestattet. Die VCA-Gruppen arbeiten unabhängig von der Installation eines Mischcomputers. Die Anwahl einer oder mehrerer Gruppen erfolgt durch Drucktasten neben den Reglern der Eingangskanäle. Die Gruppen-Master sind im Master-Modul und im Abhörmodul eingebaut.

Im Abhörmodul sind die VCA-Group-Master 3 und 4 eingebaut. Die Gruppen können sowohl als Reglergruppe wie auch als Mute-Gruppe betrieben werden. In der 0 dB-Stellung erfolgt keine Änderung der Pegel der auf die jeweilige Gruppe aufgeschalteten Eingangskanäle. In allen anderen Stellungen wird der Pegel der Kanäle um den Skalenwert der VCA-Gruppe verstellt. Der CUT der VCA-Gruppen greift in die aufgeschalteten Eingangskanäle durch und wirkt exakt wie ein am Eingangskanal direkt geschalteter CUT.
 - zum Inhaltsverzeichnis


Surround Abhörmodul CT5 Frontplatte
