Surroundmischpult SRC51
Rahmen


Anschlussbelegung
Stecker: Abhör-Einschleifeingänge

Dieser Stecker enthält die Einschleifausgänge des Abhörweges sowie die Abhöreingänge das 2-Spur Gerät C

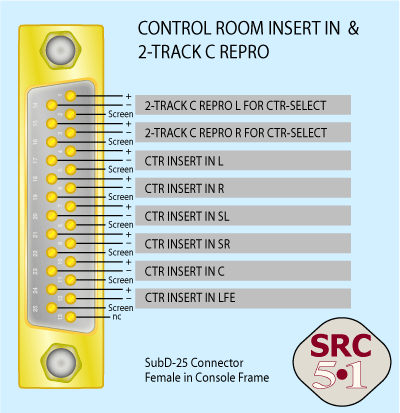

Anschlussbelegung Abhör-Einschleifeingänge

Dieser Stecker ist in allen Versionen des SRC51 eingebaut.

Der Abhör-Einschleifpunkt dient zur Erweiterung der Abhöranlage um externe Bassmanagement-Systeme bzw. Filter und Matrixstufen.

Bei Mischpulten ohne Steckfeld sind die Eingänge auf diesem Stecker direkt mit den Einschleifeingängen des Surround Abhörmoduls CT5 verbunden.

Bei Mischpulten mit Steckfeld liegen die Eingänge auf diesem Stecker auf den CTR-INS-OUT Klinken im Summenbereich des Steckfeldes auf. Die Einschleifeingänge des Abhörmoduls sind in diesem Fall nur mit den Klinken CTR-INS-IN verbunden, die mit den CTR-INS-OUT Klinken halbnormalisiert sind. Die Anschlüsse CTR-INS-OUT und CTR-INS-IN auf dem Anschlussfeld sind normalerweise mit einem kurzen D-Sub Kabel verbunden. Durch diese Schaltung kann man sowohl ein externes Gerät fest auf dem Anschlussfeld installieren, hat aber den Einschleifpunkt zusätzlich auf dem Steckfeld zur Verfügung. Bei Verwendung der Anschlüsse auf dem Master-Anschlussfeld muss darauf geachtet werden, dass die Leitungen des 2-Spur Gerätes C zwischen Ausgang und Eingang durchverbunden werden, da diese sonst nicht mehr auf dem Steckfeld verfügbar sind.
