Surroundmischpult SRC51
Rahmen


Anschlussbelegung
Stecker: 2-Spur 21-24 Wiedergabe

Dieser Stecker enthält die Anschlüsse für die Wiedergabe-Ausgänge der 2-Spur Geräte 21 bis 24

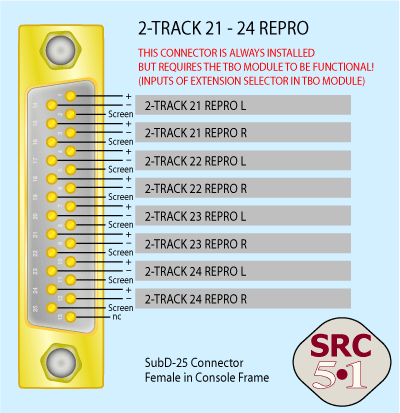

Anschlussbelegung 2-Spur 21 - 24 Wiedergabe

Dieser Stecker ist in allen Versionen des SRC51 eingebaut.

Für die Funktion dieser Eingänge ist die Bestückung mit dem Kommandomodul TBO erforderlich.

Bei Mischpulten ohne Steckfeld sind die Eingänge auf diesem Stecker direkt mit dem Erweiterungs-Wahltastensatz im TBO-Kommandomodul verbunden. Der Ausgang dieses Tastensatzes liegt auf der Taste SEL3 im Abhörmodul auf.

Bei Mischpulten mit Steckfeld liegen die Eingänge auf diesem Stecker zusätzlich auf Klinken im Summenbereich des Steckfeldes auf.
