Surroundmischpult SRC51
Rahmen


Anschlussbelegung
Stecker: Leerklinken 129 bis 208

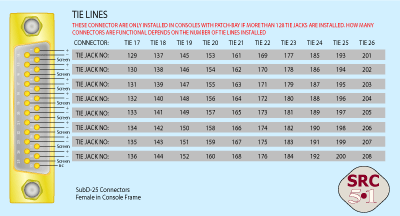

Die Belegungen der Stecker TIE17 bis TIE26 für die Leerklinken 129 bis 208. Diese Stecker sind nur bei Mischpulten mit Steckfeld installiert.

Anschlussbelegung Leerklinken 81 bis 144

Diese Stecker sind nur in Ausführungen des SRC51 mit zwei Steckfeldträgern eingebaut.

Alle Leerklinken sind symmetrisch auf die D-Sub-Stecker verkabelt. Die Abschirmungen aller D-Sub-Stecker laufen auf die Schirmerde (Connector-Ground) des Mischpultes auf.

Die Anzahl der bestückten Leerklinken hängt von der Ausführung des Mischpultes ab. Im Standardlieferumfang sind 80 Leerklinken enthalten.

Da das Leerklinken-Anschlussfeld hinter dem Steckfeld Platz für 128 Klinken bietet, sind die Stecker ab TIE 17 für die Leerklinken ab 129 nur eingebaut, wenn ein zweiter Steckfeldträger im Rahmen eingebaut ist.

Die Seite Leerklinken im Steckfeld enthält weitere Informationen zu Anzahl und Art der Leerklinken.
