Surroundmischpult SRC51
Rahmen


Anschlussbelegung
Stecker: 6-Spur und 2-Spur A Wiedergabe

Dieser Stecker enthält die Anschlüsse für die Wiedergabe-Ausgänge des 6-Spur Gerätes A und des 2-Spur Gerätes A.

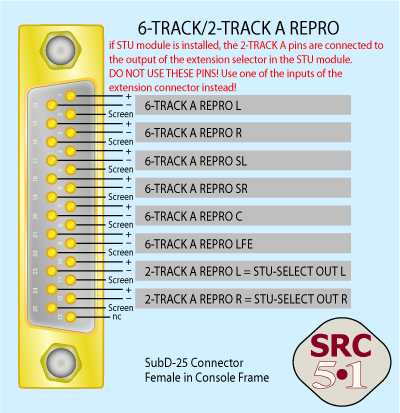

Anschlussbelegung 6-Spur/2Spur A Wiedergabe

Dieser Stecker ist in allen Versionen des SRC51 eingebaut.

Bei Mischpulten ohne Steckfeld sind die Eingänge auf diesem Stecker direkt mit dem Abhör-Wahltastensatz im Abhörmodul CT5 auf

Bei Mischpulten mit Steckfeld liegen die Eingänge auf diesem Stecker zusätzlich auf Klinken im Summenbereich des Steckfeldes auf.

Achtung:
Wenn das Einspielmodul STU bestückt ist, liegt der Ausgang des dort eingebauten Erweiterungseingang auf den Anschlüssen 2-TRACK-A REPRO L und 2-TRACK-A-REPRO R an. Dieser Ausgang ist bei Mischpulten mit Steckfeld auch auf den zugehörigen Klinken verfügbar. Das Ausgangssignal des Tastensatzes kann hier abgenommen werden.
Eine Verwendung als Eingang ist mit bestücktem Einspielmodul nicht möglich!
