Surroundmischpult SRC51
Rahmen

Anschlussbelegung
Stecker: Stromversorgung

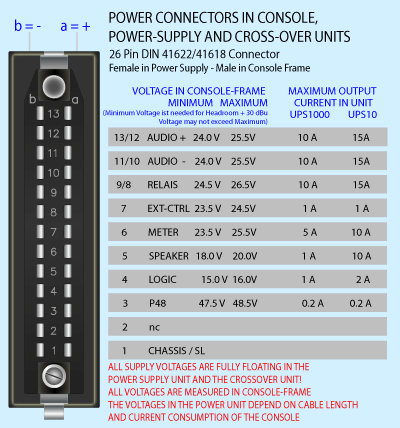

Dies ist die Belegung der Verbindungsleitung zwischen dem Netzgerät und dem Mischpultrahmen

Anschlussbelegung Stromversorgung

Dieser Stecker ist in allen Versionen des SRC51 eingebaut. Das Verbindungskabel zum Netzgerät gehört zum Lieferumfang des Mischpultes.

Anschlussbelegungen:
2-Spur 9-12
Wiedergabe
2-Spur 13-16
Wiedergabe
2-Spur 17-20
Wiedergabe
2-Spur 21-24
Wiedergabe
6-Spur + 2-Spur A
Wiedergabe
6-Spur + 2-Spur A
Aufnahme
6-Spur + 2-Spur B
Wiedergabe
6-Spur + 2-Spur B
Aufnahme
Einschleif Ausgänge
Abhören
Einschleif Eingänge
Abhören
Einschleif Ausgänge
Summe
Einschleif Eingänge
Summe
Einspielausgänge
Abhörausgänge Surround
Abhörausgänge Stereo
Summenausgänge
Kommando
Ein- und Ausgänge
Kommando
Steuerung
Schalter Fernbedienung
Stromversorgung
XLR + TRS
Leerklinken 1 - 80
Leerklinken 81 - 128
Leerklinken 129 - 208
Leerklinken 209 - 272
